kubernetes部署Redis集群

发表于 分类于

前言

在之前的博客’kubernetes集群部署‘中，我们搭建了一个kubernetes集群；而在博客‘kubernetes部署Nginx集群’中，我们使用Deployment部署了一个无状态的集群；在本文中我们在这个kubernetes集群中使用StatefulSet部署一个有状态的Redis集群。

部署

Redis官方文件推荐的集群为3主3从6节点，我们现在的kubernetes集群中有1主3从4个节点，在资源允许的条件下可以再往kubernetes集群中添加两个worker节点，如果没有资源可以部署3主0从3节点的集群（这里多说一句，经过实际部署，kubernetes是不会在master节点中运行pod的，也就是说要部署3主3从6节点的redis集群，要6个worker节点）；同时我们还需要一个虚拟机部署NFS文件服务器，这里简单介绍一下NFS：NFS（Network File System，网络文件系统）是一种分布式文件系统协议，允许客户端通过网络访问远程服务器上的文件，就像访问本地文件一样。我们用NFS来存储redis的数据，这样可以防止redis节点损坏时丢失数据。

部署NFS服务，创建数据共享文件夹

新建一个虚拟机节点，参考博客‘虚拟机的初始准备’

（1）资源为：2core、4G内存、50G硬盘，虚拟机安装的镜像为：CentOS-7-x86_64-Minimal-2009.iso；

（2）设置静态ip，我设置的ip为‘192.168.218.138’

（3）安装yum，设置yum源

（4）安装安装 NFS 服务

1
2
# 安装 NFS 服务器软件包
sudo yum install nfs-utils -y

（5）创建数据共享文件夹

1
2
# 创建‘/data/nfs/redis/pv1’到‘/data/nfs/redis/pv6’ 共6个文件件
mkdir -p /data/nfs/redis/pv{1..6}

（6）设置共享文件夹路径，编辑文件‘/etc/exports’，添加如下内容：

1
2
3
4
5
6
/data/nfs/redis/pv1     *(rw,no_root_squash,sync,insecure)
/data/nfs/redis/pv2     *(rw,no_root_squash,sync,insecure)
/data/nfs/redis/pv3     *(rw,no_root_squash,sync,insecure)
/data/nfs/redis/pv4     *(rw,no_root_squash,sync,insecure)
/data/nfs/redis/pv5     *(rw,no_root_squash,sync,insecure)
/data/nfs/redis/pv6     *(rw,no_root_squash,sync,insecure)
  • ‘/data/nfs/redis/pv1’：共享目录
  • ‘*’：允许访问的客户端 IP 范围（192.168.1.0/24），*代表全部ip都可以访问
  • ‘rw’：客户端拥有读和写的权限
  • ‘no_root_squash’：允许客户端以 root 用户身份访问
  • ‘sync’：同步写入
  • ‘insecure’：表示允许客户端使用非特权端口（大于 1024 的端口）进行访问

（7）启动服务

1
2
3
4
5
6
7
8
# 启动nfs-server服务
sudo systemctl start nfs-server
# 设置nfs-server服务开机自启
sudo systemctl enable nfs-server
# 启动rpcbind服务（提供rpc协议）
systemctl start rpcbind
# 设置rpcbind服务开机自启
systemctl enable rpcbind

（8）查看设置是否生效

1
exportfs -v

（9）在客户端（即kubernetes节点）安装nfs-utils

1
yum -y install nfs-utils

（10）在客户端查看共享文件夹是否生效

1
showmount -e <nfs-ip>

创建 Namespace

我们依旧为这个集群创建一个单独的命名空间

1
kubectl create namespace redis-namespace

查看创建的命名空间

1
kubectl get namespace

创建 PV

我们前面已经部署了NFS文件服务器并且创建了6个共享文件夹，现在我们使用这6个共享文件夹，创建6个PV（PersistentVolume）；在适当目录创建文件redis-pv.yaml，内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfs-pv1
  namespace: redis-namespace
spec:
  capacity:
    storage: 1Gi
  accessModes:
    - ReadWriteMany
  persistentVolumeReclaimPolicy: Retain
  storageClassName: nfs
  nfs:
    server: 192.168.218.138
    path: "/data/nfs/redis/pv1"

---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfs-pv2
  namespace: redis-namespace
spec:
  capacity:
    storage: 1Gi
  accessModes:
    - ReadWriteMany
  persistentVolumeReclaimPolicy: Retain
  storageClassName: nfs
  nfs:
    server: 192.168.218.138
    path: "/data/nfs/redis/pv2"

---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfs-pv3
  namespace: redis-namespace
spec:
  capacity:
    storage: 1Gi
  accessModes:
    - ReadWriteMany
  persistentVolumeReclaimPolicy: Retain
  storageClassName: nfs
  nfs:
    server: 192.168.218.138
    path: "/data/nfs/redis/pv3"

---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfs-pv4
  namespace: redis-namespace
spec:
  capacity:
    storage: 1Gi
  accessModes:
    - ReadWriteMany
  persistentVolumeReclaimPolicy: Retain
  storageClassName: nfs
  nfs:
    server: 192.168.218.138
    path: "/data/nfs/redis/pv4"

---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfs-pv5
  namespace: redis-namespace
spec:
  capacity:
    storage: 1Gi
  accessModes:
    - ReadWriteMany
  persistentVolumeReclaimPolicy: Retain
  storageClassName: nfs
  nfs:
    server: 192.168.218.138
    path: "/data/nfs/redis/pv5"

---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: nfs-pv6
  namespace: redis-namespace
spec:
  capacity:
    storage: 1Gi
  accessModes:
    - ReadWriteMany
  persistentVolumeReclaimPolicy: Retain
  storageClassName: nfs
  nfs:
    server: 192.168.218.138
    path: "/data/nfs/redis/pv6"
1
2
3
4
# 应该该文件创建PV
kubectl apply -f redis-pv.yaml
# 查看PV是否已经成功创建
kubectl get pv

创建 ConfigMap

我们之前部署单体redis，redis的配置文件为redis.conf，而现在的ConfigMap就相当于redis在kubernetes中的配置文件；我们合适的目录创建redis-config.yaml文件，内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: ConfigMap
metadata:
  name: redis-conf
  namespace: redis-namespace
data:
  redis.conf: |
    appendonly yes
	cluster-enabled yes
	cluster-config-file /var/lib/redis/nodes.conf
	cluster-node-timeout 5000
	dir /var/lib/redis
	port 6379

这里的|符号表示后面的内容作为一个完整的字符串，这样我们就不需要设置每一个配置用到的key了，在部署redis实例的时候直接使用该配置即可。

1
2
3
4
5
6
# 应用该yaml文件创建ConfigMap
kubectl apply -f redis-config.yaml
# 查看命名空间中的ConfigMap
kubectl get configmap -n redis-namespace
# 查看configmap ‘redis-conf’的详细信息
kubectl describe configmap redis-conf -n redis-namespace

创建 HeadlessService

  • 普通 Service：提供稳定的访问入口和负载均衡，适用于无状态应用。
  • Headless Service：不提供 ClusterIP 和负载均衡，直接返回后端 Pod 的 IP 地址，适用于有状态应用和需要直接访问 Pod 的场景。

因为Redis集群是有状态集群，我们采用无头HeaderLess的Service方式，不需要有具体的ClusterIp；在合适的目录创建redis-service.yaml文件，内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
apiVersion: v1
kind: Service
metadata:
  name: redis-service
  namespace: redis-namespace
  labels:
    app: redis
spec:
  ports:
  - name: redis-port
    port: 6379
  clusterIP: None
  selector:
    app: redis
    appCluster: redis-cluster
1
2
3
4
# 应用该yaml文件创建service
kubectl apply -f redis-service.yaml
# 查看创建的service
kubectl get service -n redis-namespace

使用StatefulSet创建Redis集群节点

创建文件‘redis.yaml’，内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: redis-app
  namespace: redis-namespace
spec:
  serviceName: "redis-service"
  replicas: 6
  selector:
    matchLabels:
      app: redis
  template:
    metadata:
      labels:
        app: redis
        appCluster: redis-cluster
    spec:
      terminationGracePeriodSeconds: 20
      affinity:
        podAntiAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
          - weight: 100
            podAffinityTerm:
              labelSelector:
                matchExpressions:
                - key: app
                  operator: In
                  values:
                  - redis
              topologyKey: kubernetes.io/hostname
      containers:
      - name: redis
        image: redis
        command:
          - "redis-server"  #redis启动命令
        args:
          - "/etc/redis/redis.conf"  #redis-server后面跟的参数,换行代表空格
          - "--protected-mode"  #允许外网访问
          - "no"
        #resources:  #资源
          #requests:  #请求的资源
            #cpu: "100m"  #m代表千分之,相当于0.1 个cpu资源
            #memory: "100Mi"  #内存100m大小
        ports:
            - name: redis
              containerPort: 6379
              protocol: "TCP"
            - name: cluster
              containerPort: 16379
              protocol: "TCP"
        volumeMounts:
          - name: "redis-conf"  #挂载configmap生成的文件
            mountPath: "/etc/redis"  #挂载到哪个路径下
          - name: "redis-data"  #挂载持久卷的路径
            mountPath: "/var/lib/redis"
      volumes:
      - name: "redis-conf"
        configMap:
          name: "redis-conf"
          items:
          	  # configMap中data项指定的名称
            - key: "redis.conf"
              path: "redis.conf"
  volumeClaimTemplates:  #进行pvc持久卷声明
  - metadata:
      name: redis-data
    spec:
      accessModes: [ "ReadWriteMany" ]
      storageClassName: "nfs"
      resources:
        requests:
          storage: 1Gi
1
2
3
4
5
6
# 使用命令应用这个配置文件
kubectl apply -f redis.yaml
# 查看集群情况
kubectl get statefulset -n redis-namespace -o wide
# 查看pod情况
kubectl get pods -n redis-namespace -o wide

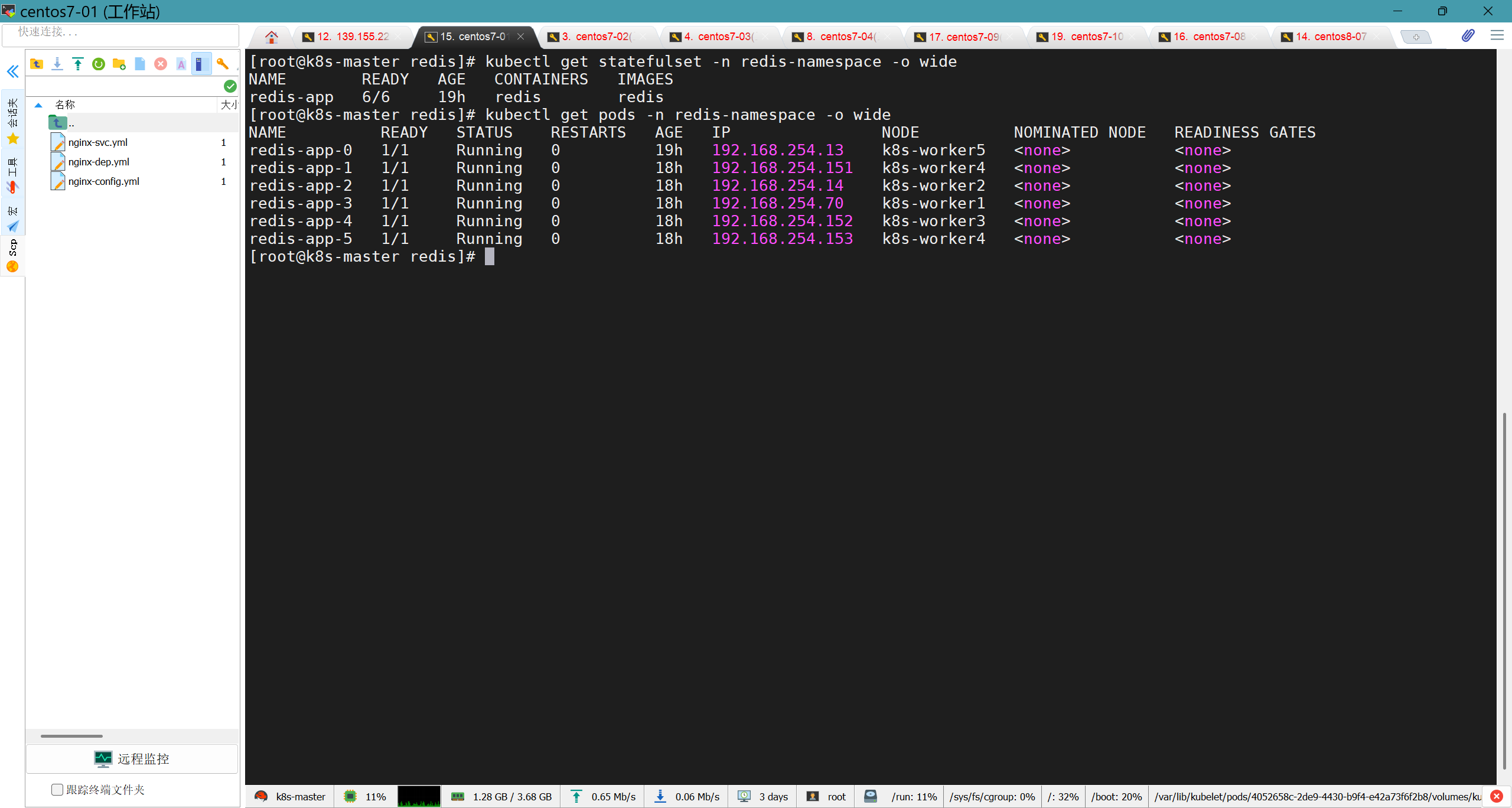

image-20250315110801132

StatefulSet部署成功

集群编排

测试Pod间的DNS通信

可以看到我们已经成功创建了StatefulSet集群，集群中一共有6个Pod，但是这6个Pod还没有进行编排，也就是说谁是主谁是从还不知道，也不能一起协作；接下来我们要进行编排工作，但是首先，我们要确定这些redis实例之间是否能通信；相信大家注意到了每个pod都有自己的IP（这个IP是kubernetes分配的），那么有的小伙伴就会想，直接用这个IP通信不就行了吗，但是这个IP是动态分配的，也就是说每当Pod重启，kubernetes就会收回IP，下次重新分配到的就不一定是这个IP了；那怎么办呢，不用慌，由于我们采用了HeadlessService，所以各个Pod之间采用DNS通信，每个Pod都具有了DNS格式的IP，具体为：

1
<Pod名称>.<Service名称>.<namespace名称>.svc.cluster.lcoal

我们可以随意进入一个Pod中的redis容器（没错，还是docker容器）

1
kubectl exec -it redis-app-0 -n redis-namespace -- /bin/sh

在其中用DNS格式IP尝试连接其他节点的redis

1
redis-cli -h redis-app-4.redis-service.redis-namespace.svc.cluster.local

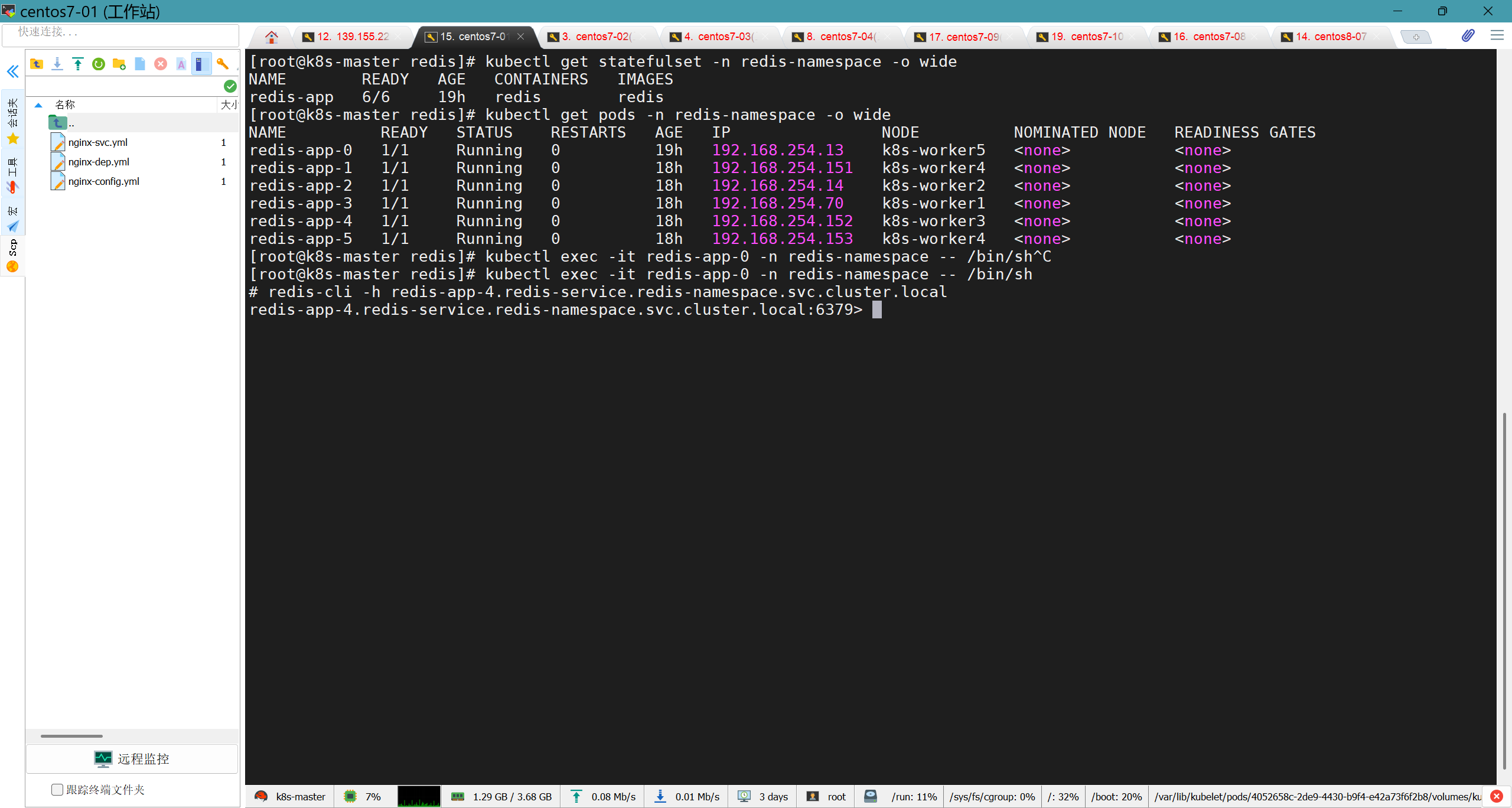

image-20250315120934415

成功使用 DNS格式的IP访问其他节点的redis实例
使用redis-trib初始化redis集群

在确定了能Pod间能用DNS格式IP进行通信后，我们就可以进行下一步：集群编排，redis中为我们提供了redis-trib来进行这个工作

（1）创建一个ubuntu临时容器
1
kubectl run -it temp-ubuntu --image=ubuntu:18.04 --restart=Never -- /bin/bash
（2）修改镜像源

接下来我们要修改镜像源，要不然无法安装必要的软件（并不是非要修改，根据你的网络环境选择）；使用命令‘cat /etc/os-release’查看你安装的临时容器的版本

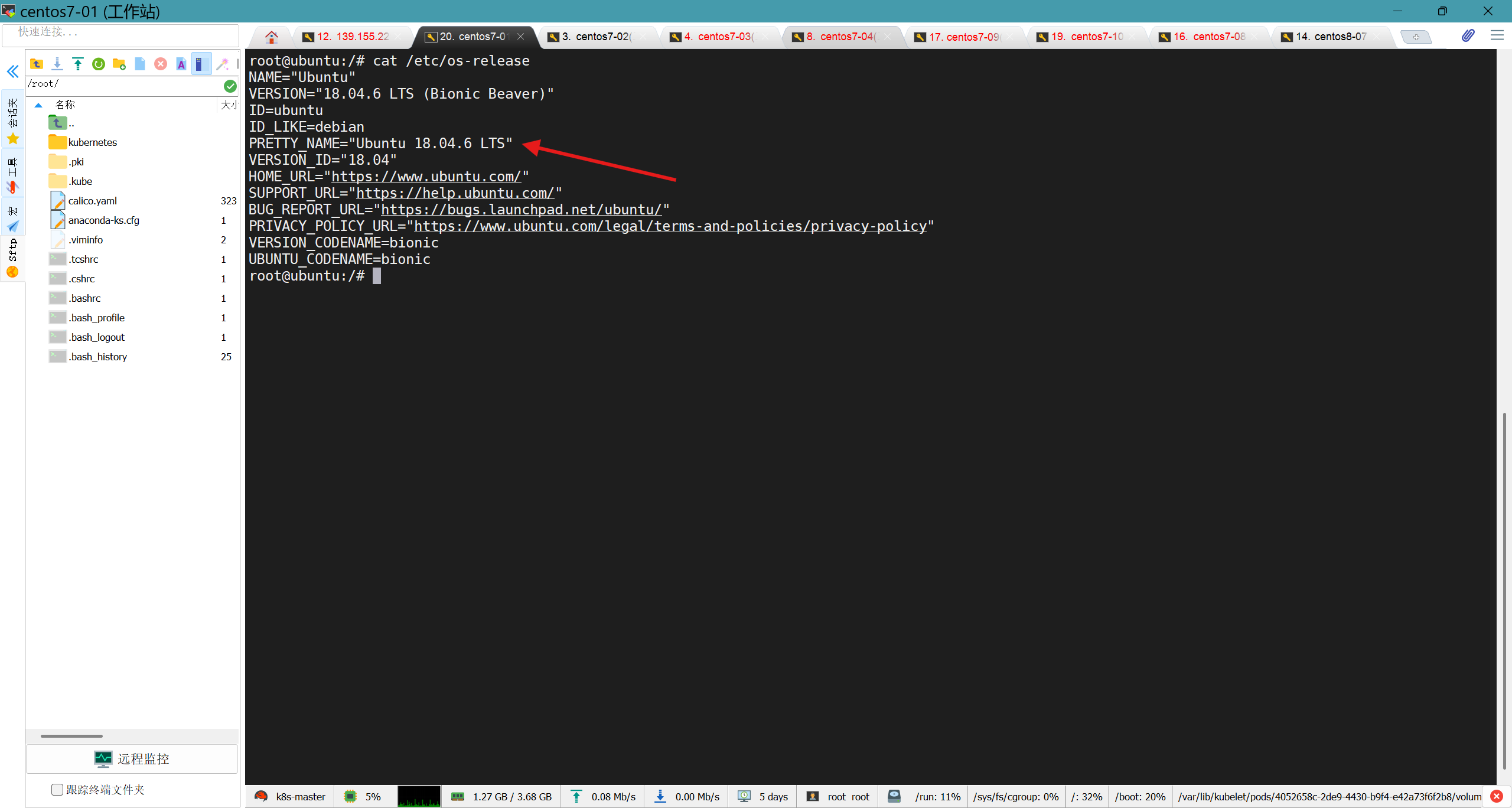

image-20250316165356789

查看ubuntu的版本

​ 在阿里云中找到对应版本的内容，将其写入文件‘/etc/apt/sources.list’，这是ubuntu 18.04 LTS 版本的内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
cat > /etc/apt/sources.list << EOF
deb https://mirrors.aliyun.com/ubuntu/ bionic main restricted universe multiverse
deb-src https://mirrors.aliyun.com/ubuntu/ bionic main restricted universe multiverse

deb https://mirrors.aliyun.com/ubuntu/ bionic-security main restricted universe multiverse
deb-src https://mirrors.aliyun.com/ubuntu/ bionic-security main restricted universe multiverse

deb https://mirrors.aliyun.com/ubuntu/ bionic-updates main restricted universe multiverse
deb-src https://mirrors.aliyun.com/ubuntu/ bionic-updates main restricted universe multiverse

# deb https://mirrors.aliyun.com/ubuntu/ bionic-proposed main restricted universe multiverse
# deb-src https://mirrors.aliyun.com/ubuntu/ bionic-proposed main restricted universe multiverse

deb https://mirrors.aliyun.com/ubuntu/ bionic-backports main restricted universe multiverse
deb-src https://mirrors.aliyun.com/ubuntu/ bionic-backports main restricted universe multiverse
EOF
（3）安装必要的软件
1
2
3
apt-get update
# 可以看到这里安装了python环境、dns工具等
apt-get install -y vim wget python2.7 python-pip redis-tools dnsutils
（4）利用python-pip安装redis-trib
1
pip install redis-trib==0.5.1
（5）利用redis-trib创建3个master节点
1
2
3
4
redis-trib.py create \
  `dig +short redis-app-0.redis-service.redis-namespace.svc.cluster.local`:6379 \
  `dig +short redis-app-1.redis-service.redis-namespace.svc.cluster.local`:6379 \
  `dig +short redis-app-2.redis-service.redis-namespace.svc.cluster.local`:6379
（6）为每个master节点配置一个slave节点
1
2
3
4
5
6
7
8
9
10
11
redis-trib.py replicate \
  --master-addr `dig +short redis-app-0.redis-service.redis-namespace.svc.cluster.local`:6379 \
  --slave-addr `dig +short redis-app-3.redis-service.redis-namespace.svc.cluster.local`:6379

redis-trib.py replicate \
  --master-addr `dig +short redis-app-1.redis-service.redis-namespace.svc.cluster.local`:6379 \
  --slave-addr `dig +short redis-app-4.redis-service.redis-namespace.svc.cluster.local`:6379

redis-trib.py replicate \
  --master-addr `dig +short redis-app-2.redis-service.redis-namespace.svc.cluster.local`:6379 \
  --slave-addr `dig +short redis-app-5.redis-service.redis-namespace.svc.cluster.local`:6379
（7）验证

​ 至此，我们的redis集群就初始化完成了，我们可以退出临时ubuntu容器，然后进入其中的一个pod，登录redis-cli，用命令‘cluster nodes’和‘cluster info’查看一下集群信息

1
2
3
4
5
6
7
# 进入2号节点
kubectl exec -it redis-app-2 -n redis-namespace -- /bin/sh
# 登录redis-cli
/usr/local/bin/redis-cli -c
# 查看集群节点和信息
cluster nodes
cluster info

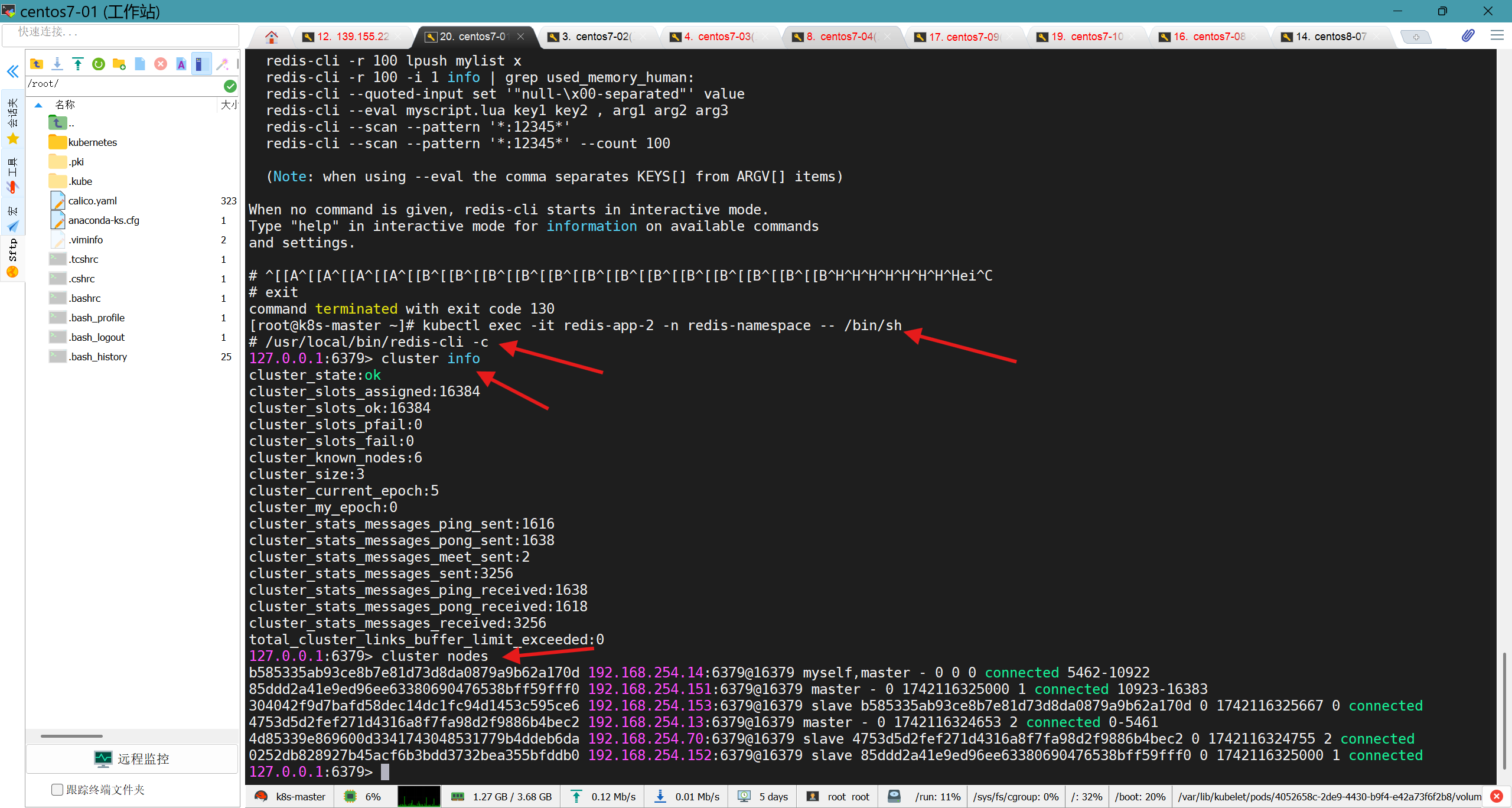

image-20250316171502654

集群完成初始化
  • 注：有人会问，为什么要创建ubuntu临时容器呢，我们直接进入kubernetes集群中建好的redis节点，在redis-cli中使用redis-tools、dnsutils不好吗？我实践后发现容器中有权限问题，你不能安装dnsutils，这大概也是redis官方提供redis-trib的原因吧

创建用于外界访问Service

前面我们创建了用于实现StatefulSet的Headless Service，但该Service没有Cluster Ip，因此不能用于外界访问。所以，我们还需要创建一个Service，专用于为Redis集群提供访问和负载均衡；

创建配置文件‘redis-access-service.yaml’，内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
apiVersion: v1
kind: Service
metadata:
  name: redis-access-service
  namespace: redis-namespace
  labels:
    app: redis
spec:
  type: NodePort
  ports:
  - name: redis-port
    protocol: "TCP"
    port: 6379
    targetPort: 6379
    nodePort: 30010
  selector:
    app: redis
    appCluster: redis-cluster

应用该文件，创建Service

1
kubectl apply -f redis-access-service.yaml

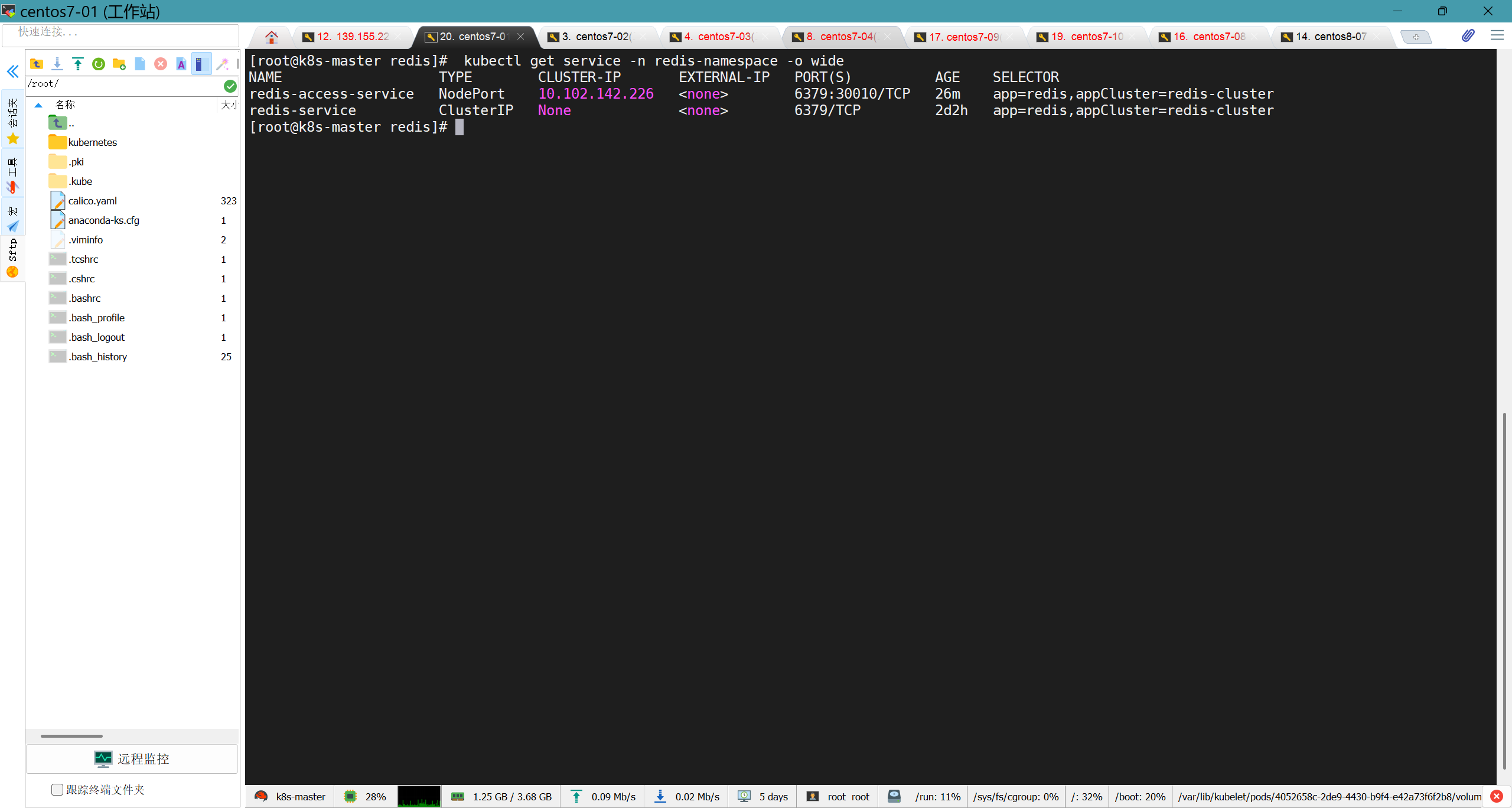

查看创建的Service

1
kubectl get service -n redis-namespace -o wide

image-20250316180420394

Service创建成功

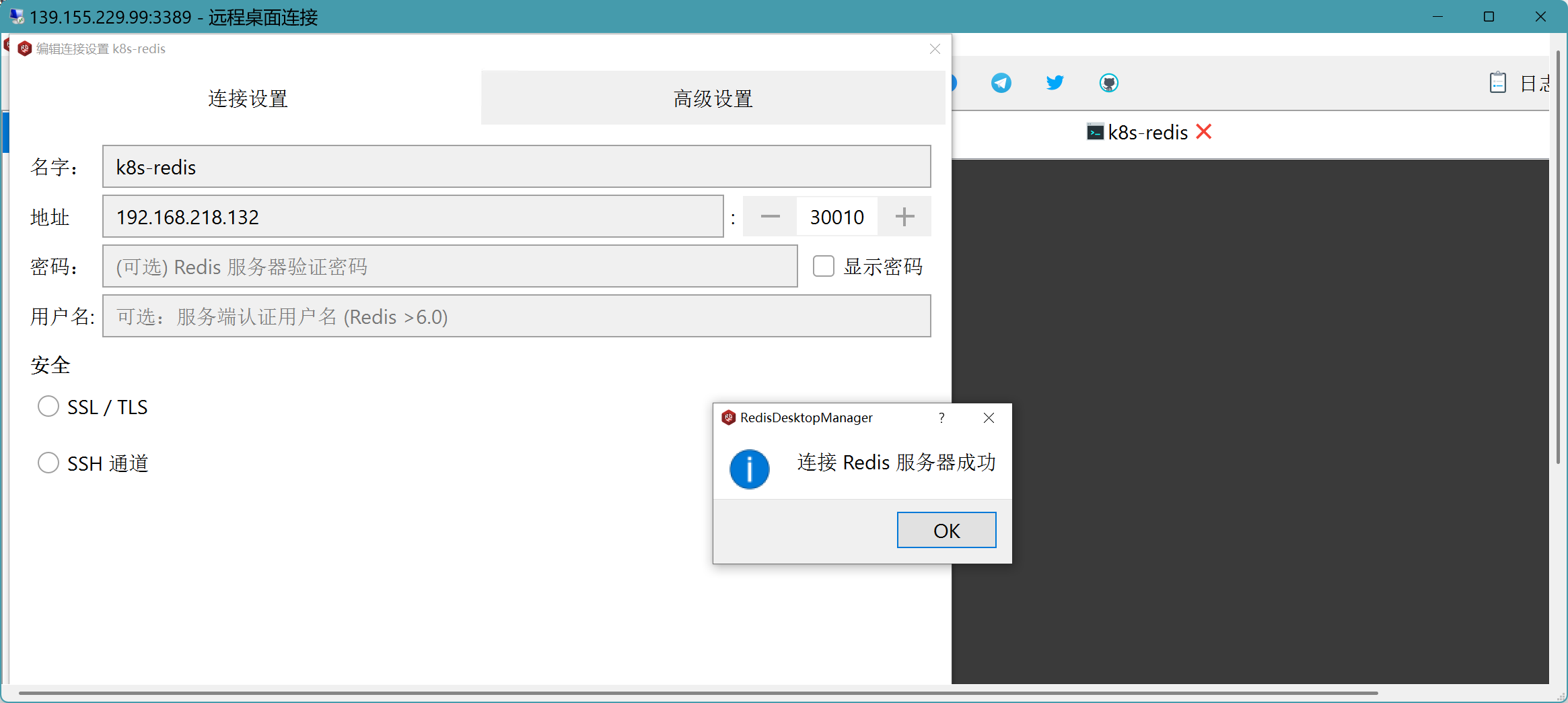

此时我们已经可以使用redis集群中的任一节点的IP（并不是kubernetes集群节点的IP，master节点就不在redis集群中）和Service中暴露的端口30010访问这个redis集群

image-20250316181402353

测试连接成功
